- Lien pour le schéma. |
![](201 Open potence atelier 01.jpg)
|

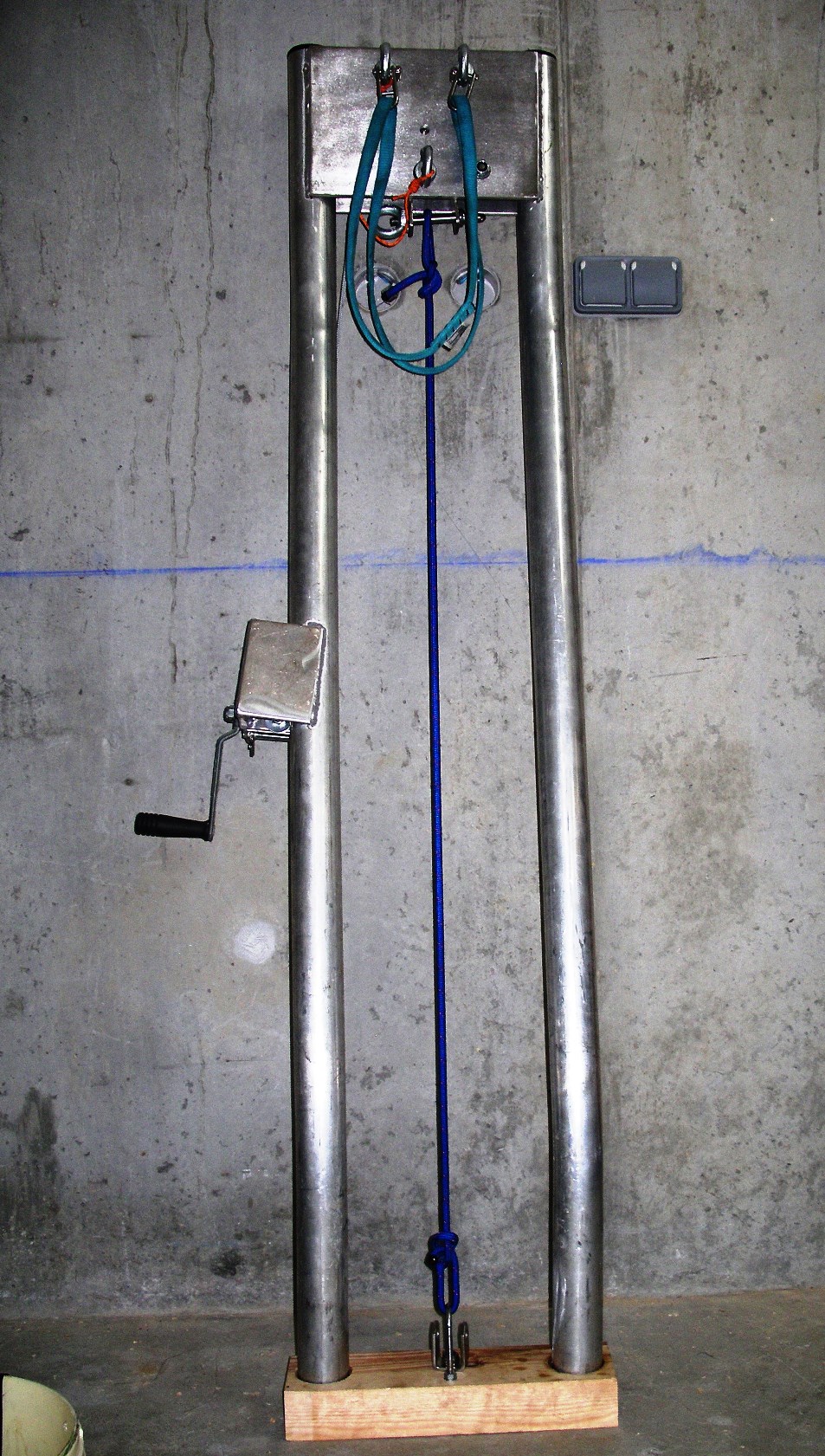

Potence faite à partir de matériaux de récupération (tube alu D60 etc.)
Échantillonnage assez "conséquent", car ma quille doit pouvoir rester en position haute sur la potence, sans solliciter la drisse du treuil. |
Vue en sortie d'atelier, avec ses équipements :
-Sangle de ceinturage du mât.
-Écrous à oeil.
-Axe de sécurisation quille en position haute.
=>
|
|
|
![](201 Open potence atelier 02.jpg) |

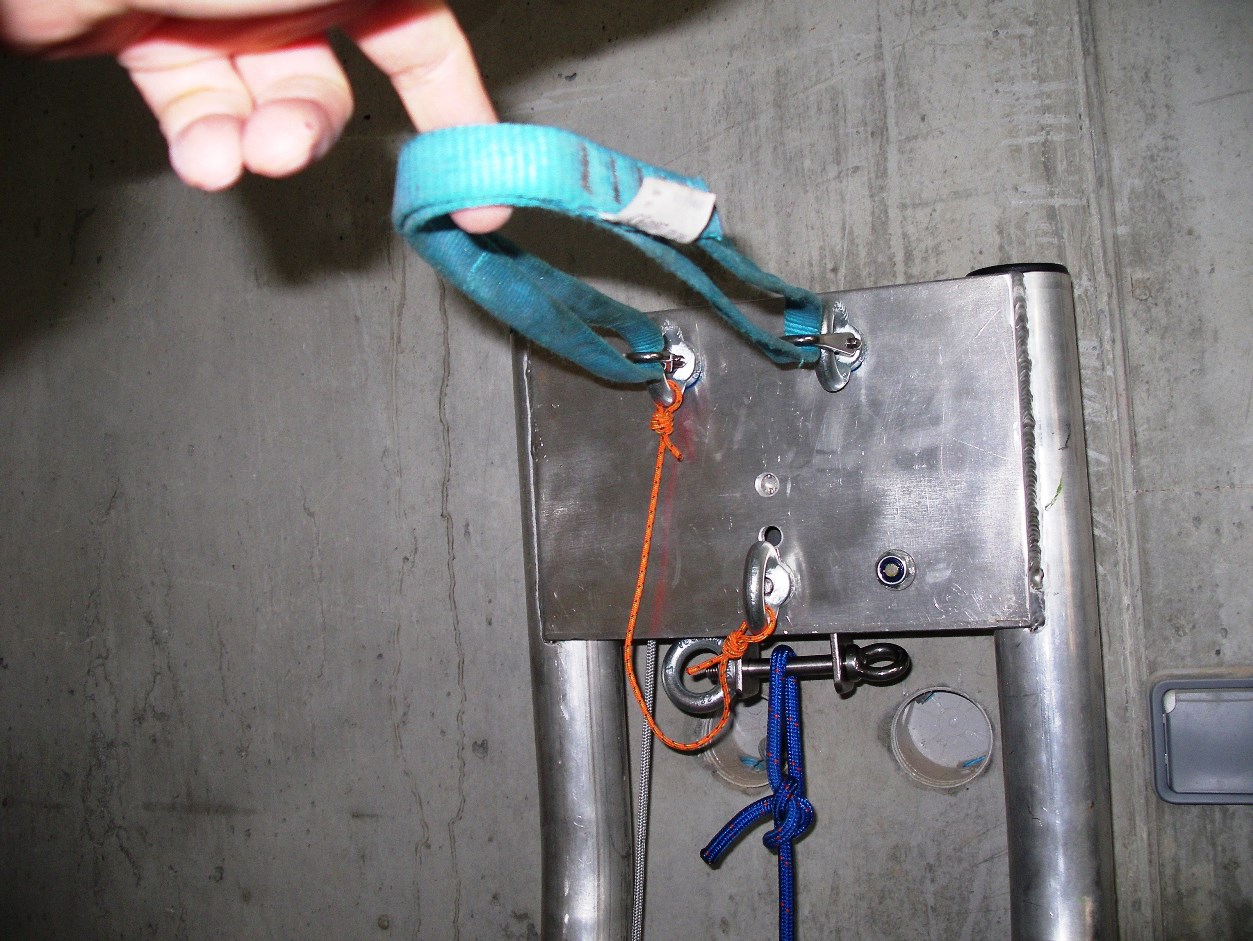

<= Détail de la potence avec sa sangle de ceinturage de mât. |
![](201 Open potence atelier 03.jpg) |

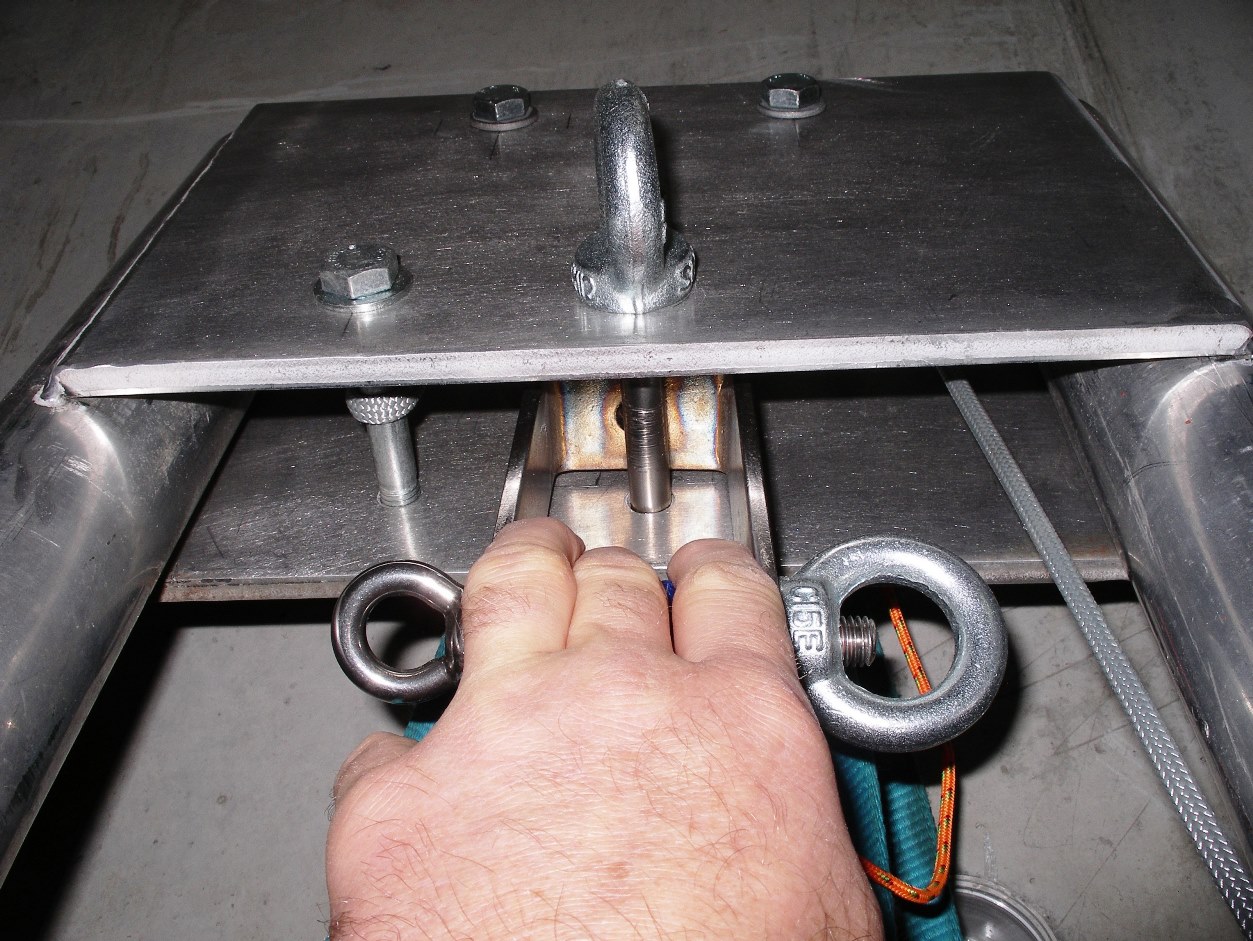

Chape de fixation de la quille, avec son axe de sécurisation en place. Ainsi, je peux laisser la quille en position haute sur sa potence, sans tension dans la drisse de treuil.
=> |
![](201 Open potence atelier 04.jpg) |

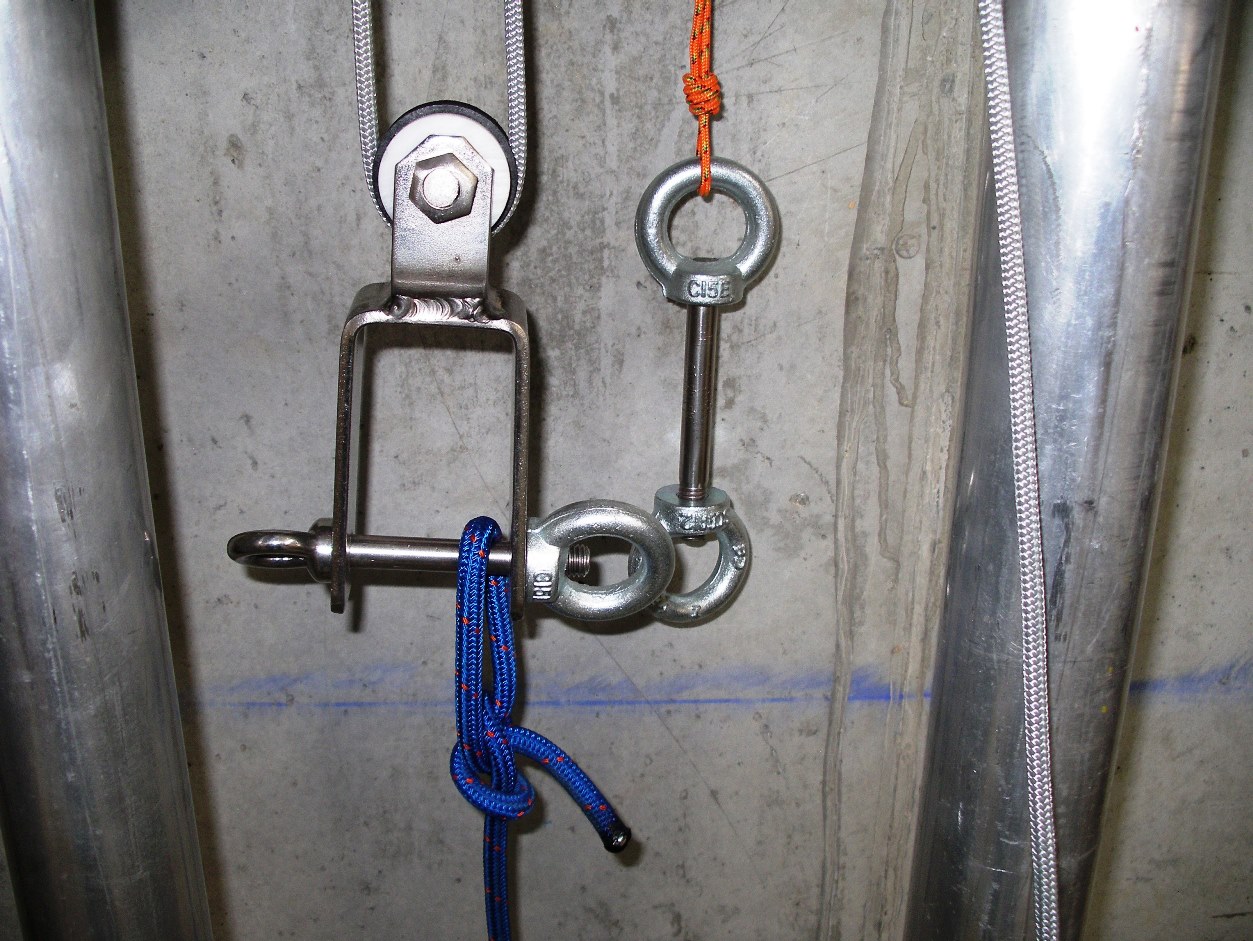

<= Vue de face de la chape de quille et de son axe de sécurisation. |
![](201 Open potence atelier 05.jpg)
|

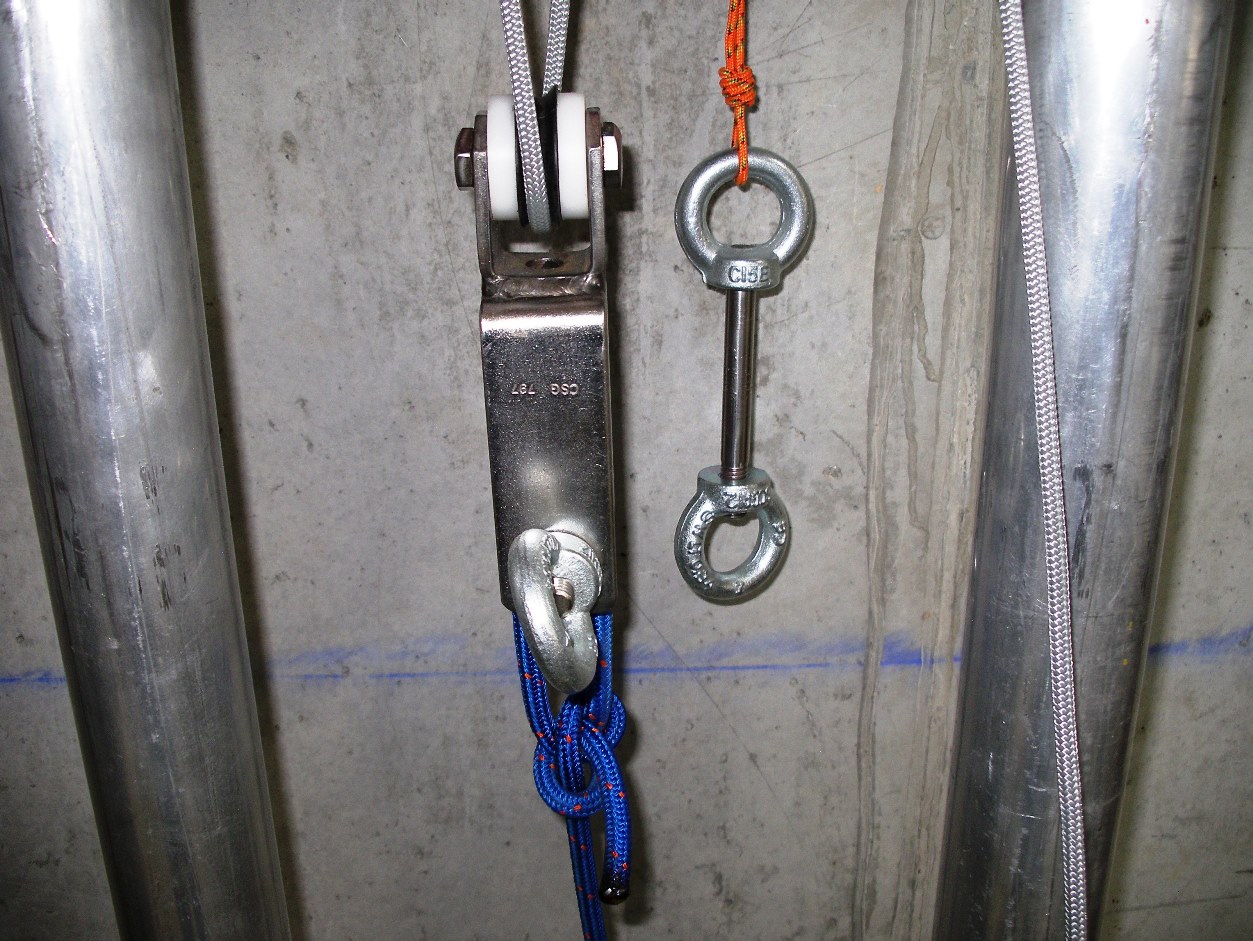

Vue de coté de cette même chape. => |
![](201 Open potence atelier 06.jpg) |

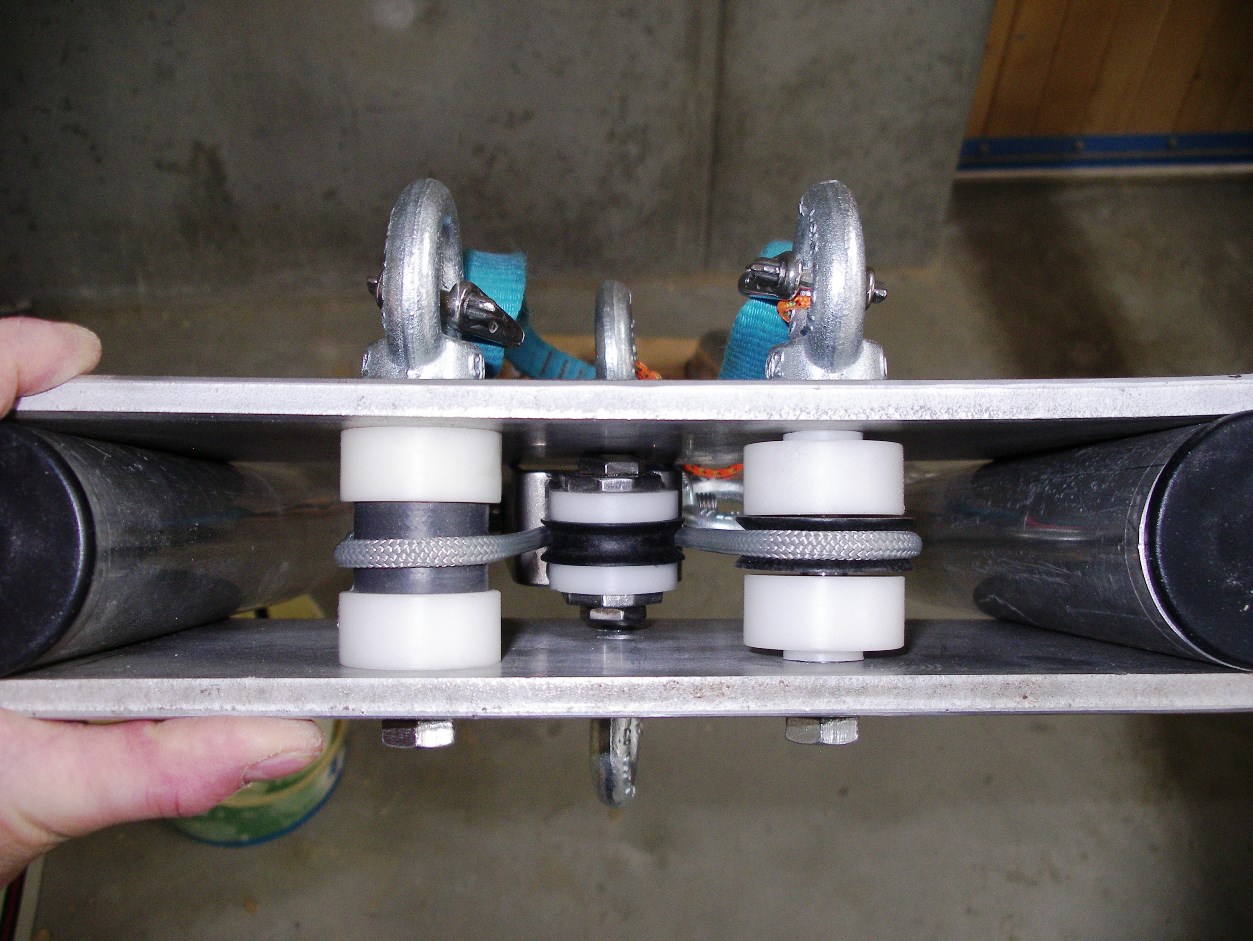

<= Vue de dessus de la potence, équipée de ses poulies. Noter leur guidage par bague nylon. |
.![](201 Open potence atelier 07.jpg) |

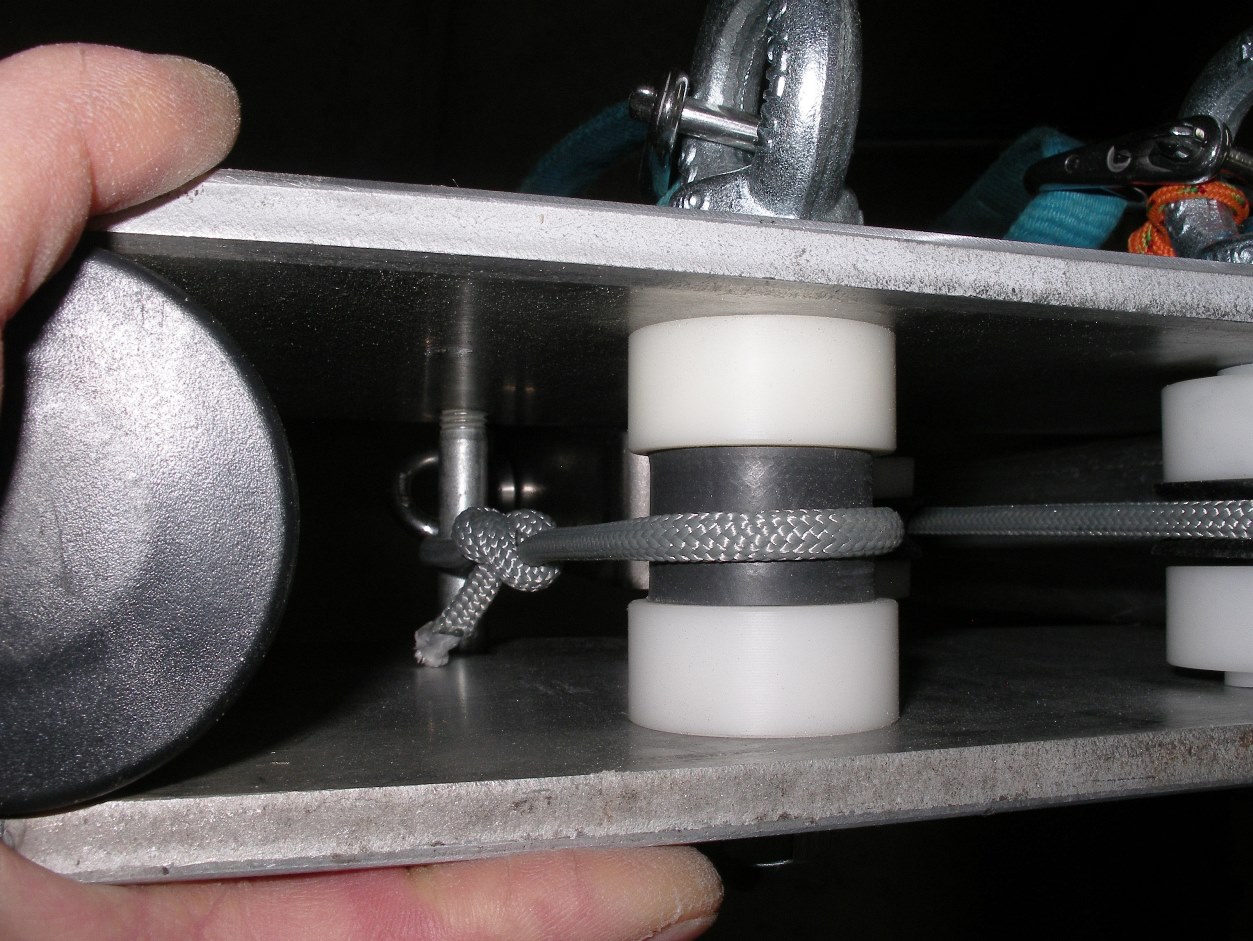

Fixation de la drisse par noeud de chaise. =>
|
![](201 Open potence atelier 08.jpg) |

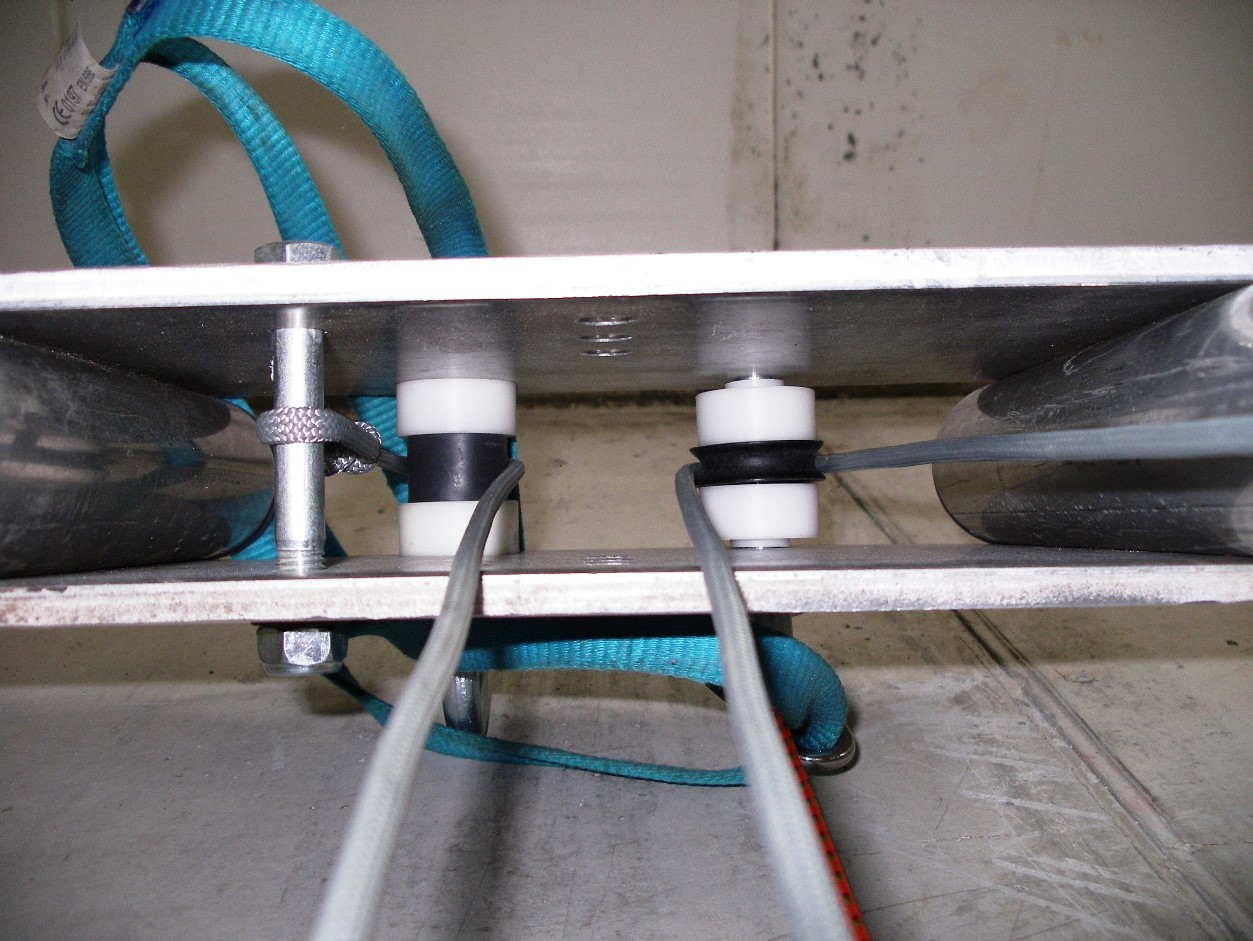

<= Vue de dessous de la potence. |
![](201 Open potence atelier 09.jpg) |

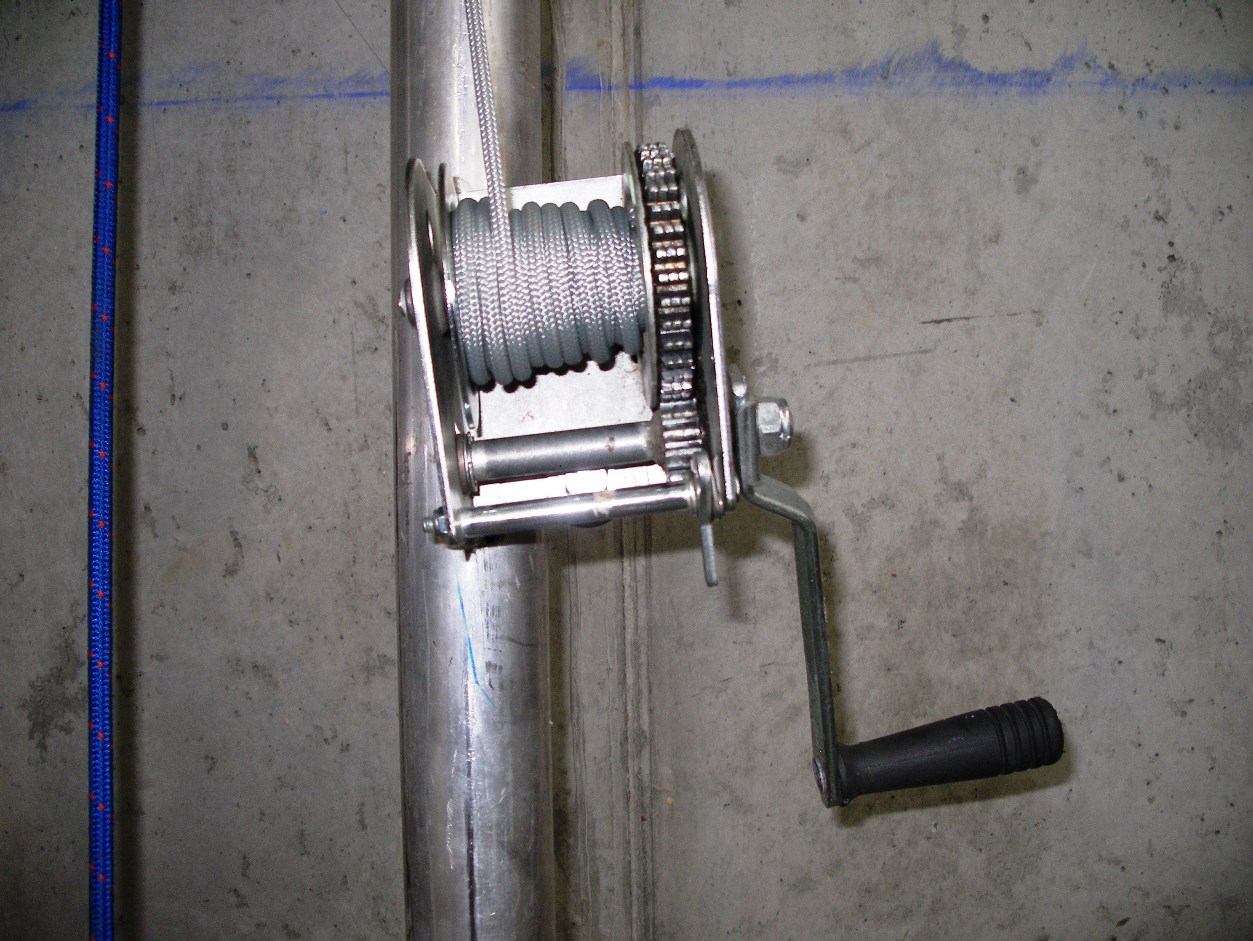

Vue du treuil à main... qui sera remplacé par un treuil -frein. => |
![](201 Open potence atelier 10.jpg)
|

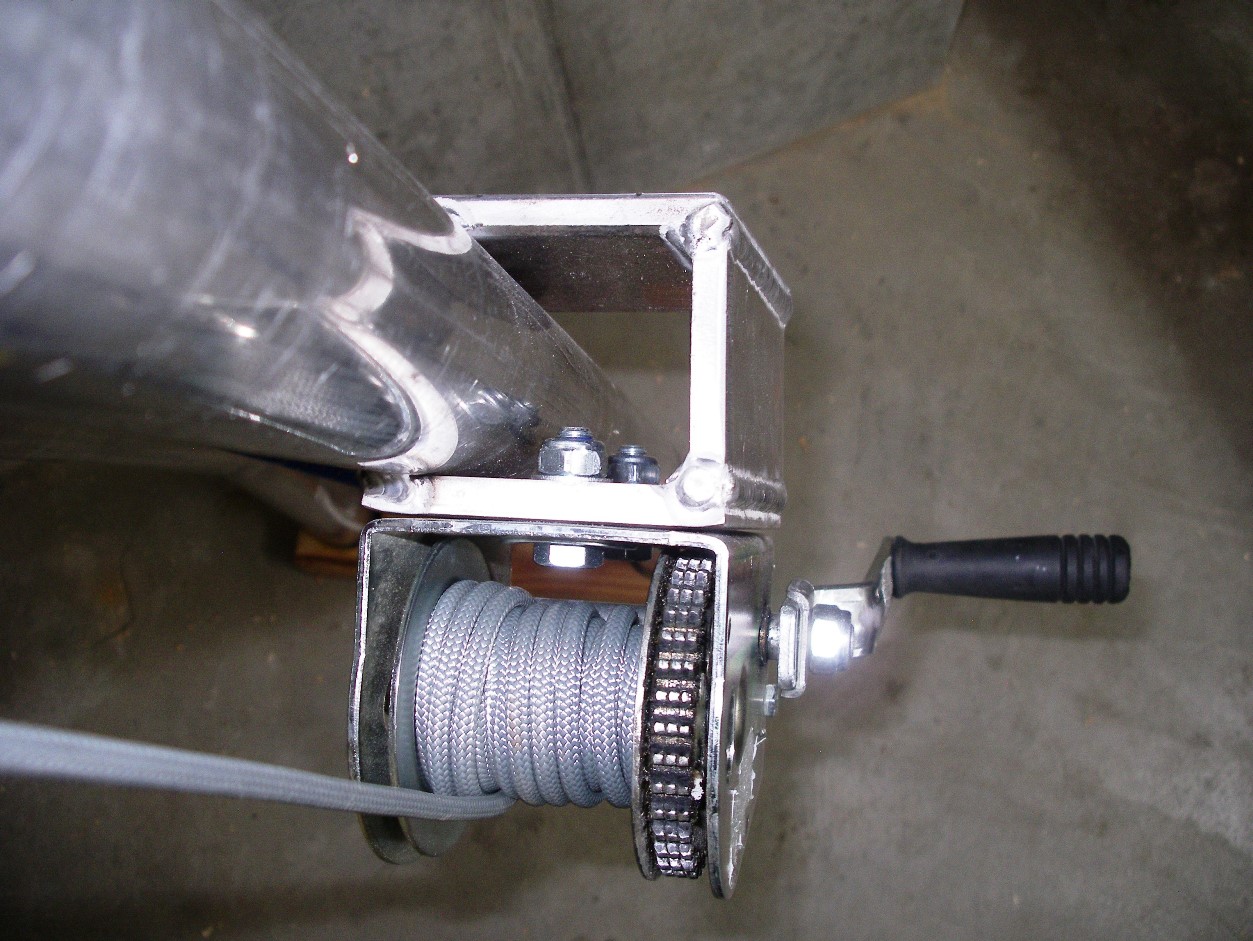

<= Vue de la chape de fixation du treuil. |
|
|
|
|
|
